Ultieme gids voor bandzaagmachines met dubbele kolom: typen, kenmerken en toepassingen

Inleiding tot bandzaagmachines met dubbele kolom

Het landschap van de moderne productie wordt voortdurend bepaald door de behoefte aan snelheid, precisie en het vermogen om steeds hardere en complexere materialen te verwerken. In het hart van deze industriële capaciteit ligt een cruciaal apparaat: de dubbelkolomsbandzaagmachine. Deze formidabele machines zijn niet alleen maar gereedschappen voor het snijden van metaal; Het zijn technische wonderen die zijn ontworpen om de meest veeleisende snijwerkzaamheden met onwrikbare stabiliteit en nauwkeurigheid aan te kunnen. Ze vertegenwoordigen het toppunt van grootschalige materiaalscheidingstechnologie en onderscheiden zich van eenvoudigere bandzaagmachinevarianten door een fundamenteel superieur architectonisch ontwerp. De vraag naar grotere componentafmetingen en het gebruik van exotische materialen, vooral in sectoren waar veel op het spel staat, heeft de dubbele kolomconfiguratie tot de gouden standaard gemaakt voor de voorbereiding van zwaar materiaal.

Definieer in het kort dubbelkolomsbandzaagmachines.

EEN dubbele kolombandzaag wordt voornamelijk bepaald door de structurele configuratie. In tegenstelling tot conventionele zagen of zagen met één kolom waarbij het zaagframe slechts aan één zijde wordt ondersteund, beschikt het ontwerp met dubbele kolom over twee robuuste, vaak verticale kolommen of geleidingen die het zaagframe stevig ondersteunen en geleiden terwijl het verticaal of horizontaal door het werkstuk beweegt. Deze configuratie, vaak voorzien van een robuuste, versterkte bandzaagconstructie met stalen frame, zorgt ervoor dat het snijmechanisme gedurende de gehele slag parallel en loodrecht wordt gehouden ten opzichte van het materiaal dat wordt gesneden. Dit parallelle geleidingssysteem is de belangrijkste onderscheidende factor, die maximale ondersteuning biedt, trillingen minimaliseert en lineaire nauwkeurigheid garandeert, vooral bij het werken met massieve blokken of bundels materiaal.

Het fundamentele principe van elke bandzaagmachine is het gebruik van een doorlopende, getande metalen band – het blad – die over twee grote wielen loopt, aangedreven door een motor met hoog koppel. Dit mes is extreem hoog gespannen, waardoor het efficiënt door metaal snijdt. In een standaard- of enkelkolomsopstelling kan de vrijdragende zaagkop echter gevoelig zijn voor afbuigings- of torsiekrachten wanneer hij wordt geconfronteerd met de weerstand van grote, harde materialen. De lintzaag met dubbele kolom elimineert deze kwetsbaarheid. Door de snijkop op twee gesynchroniseerde, nauwkeurig bewerkte kolommen te ondersteunen, wordt de gehele snijkracht verdeeld en perfect gecontroleerd. Dankzij deze structurele integriteit kan de machine de nodige druk uitoefenen zonder af te wijken, waardoor hij echt zijn plaats verdient in de categorie van zware bandzaagapparatuur. Over de precisie die dit mechanisme met dubbele ondersteuning biedt, valt niet te onderhandelen voor industrieën waar materiaalintegriteit en nauwe toleranties van het grootste belang zijn, waardoor vaak de noodzakelijke bewerkingstoeslag op de gesneden stukken wordt verminderd.

De evolutie van een eenvoudige constructie met één paal naar de imposante lintzaag met dubbele kolom werd aangedreven door de metallurgische revolutie van de 20e eeuw. Toen sterkere, taaiere materialen zoals koolstofstaal, hittebestendige legeringen en composieten van ruimtevaartkwaliteit opkwamen, werd de behoefte aan een stabiel en krachtig middel voor voorbereidend snijden van cruciaal belang. Vroege ontwerpen van bandzaagmachines konden de omvang en hardheid van deze nieuwe knuppels eenvoudigweg niet aan. De bandzaag met stalen frame en zijn dubbele kolomstructuur zorgde voor de nodige weerstand tegen torsie en buiging, waardoor grotere werkgebieden en een consistente rechtheid van de zaagsnede mogelijk waren. Deze stijfheid is zo cruciaal dat de maatnauwkeurigheid van het uitgesneden stuk vaak direct gecorreleerd is met de structurele stabiliteit van de machine, waardoor het ontwerp met dubbele kolommen een fundamentele vereiste is voor moderne, op kwaliteit gerichte productie.

Benadruk het belang ervan bij het snijden van zware metalen.

De betekenis van dubbelkolomsbandzaagmachines op het gebied van het zagen van zware metalen kan niet genoeg worden benadrukt. In veeleisende industrieën zoals de lucht- en ruimtevaart, de automobielsector, de scheepsbouw, de energieopwekking en de grootschalige productie van gereedschappen en matrijzen worden componenten vaak gesmeed of gegoten uit zeer sterke legeringen, gespecialiseerd gereedschapsstaal en exotische materialen zoals titanium, Inconel en diverse op nikkel gebaseerde superlegeringen. Deze materialen brengen aanzienlijke operationele uitdagingen met zich mee: ze beschikken over een hoge vloeigrens, genereren extreme thermische belastingen tijdens het snijden en vereisen uitzonderlijke, onwrikbare voedingskracht en structurele stabiliteit om voortijdige bladslijtage, tandafbrokkeling of, het meest kritische, onnauwkeurige of niet-loodrechte sneden te voorkomen.

Dit is precies waar de dubbelkolomslintzaag in uitblinkt. De superieure stijfheid zorgt voor een consistente, hogedruktoevoer van het zaagblad in het werkstuk zonder de geringste zweem van afbuiging of klapperen. Dit trillingsdempende vermogen is een enorm voordeel ten opzichte van minder stabiele ontwerpen. Wanneer een mes klappert, veroorzaken de impactkrachten snelle microscheurtjes in de snijkant, wat leidt tot snelle botheid, verhoogde warmteontwikkeling en een ruwer snijoppervlak. Door te zorgen voor een soepel en stabiel zaagpad, zaagt de heavy-duty lintzaag niet alleen sneller, maar verlengt hij ook drastisch de functionele levensduur van de dure bimetaal- of hardmetalen zaagbladen.

Het resultaat is een transformerend effect op de productie-efficiëntie en kosteneffectiviteit. De stabiliteit maakt geoptimaliseerde parameters mogelijk, zoals hogere voedingssnelheden en hogere bladsnelheden, wat leidt tot een snellere doorvoer en een aanzienlijk kortere verwerkingstijd. Voor grote metaalservicecentra en fabrikanten van componenten met grote volumes is de mogelijkheid om grote blokken of knuppels snel en nauwkeurig te snijden rechtstreeks gekoppeld aan hun winstgevendheid en leveringstermijnen. De investering in een robuuste industriële lintzaag met een bandzaagconstructie met stalen frame en een dubbele kolomconfiguratie vertaalt zich direct in minder materiaalverspilling, superieure componentkwaliteit en een gestroomlijnde logistiek. Zij zijn de werkpaarden die verantwoordelijk zijn voor het afbreken van enorme blokken en knuppels van grondstoffen, die meerdere tonnen kunnen wegen, in hanteerbare secties voor daaropvolgende CNC-bewerking, smeden of warmtebehandeling, waardoor ze een fundamenteel onderdeel worden van de mondiale toeleveringsketen van de productie. Zonder de intrinsieke stabiliteit van deze machines zouden de kosten en de tijd die gepaard gaan met het verwerken van moderne, hoogwaardige materialen onbetaalbaar zijn, waardoor de innovatie in sectoren die afhankelijk zijn van deze geavanceerde metaalsamenstellingen mogelijk wordt afgeremd.

Vermeld de verschillende soorten en toepassingen.

De succesvolle prestaties en wijdverspreide acceptatie van de dubbelkolomsbandzaag hebben geleid tot verschillende categorieën en technologische integraties, waardoor het principe van de kernbandzaagmachine is afgestemd op een groot aantal gespecialiseerde industriële behoeften en workflowvereisten. Deze verschillen hebben voornamelijk te maken met de oriëntatie van de snede en de mate van automatisering die in het besturingssysteem van de machine is geïntegreerd.

Categorisering op oriëntatie:

Horizontaale dubbele kolomlintzaag: Dit is de meest voorkomende en klassieke configuratie voor een lintzaag met twee kolommen. Het zaagframe wordt doorgaans horizontaal geplaatst en het zaagblad beweegt naar beneden in een horizontaal ingeklemd werkstuk. Deze opstelling is perfect geschikt voor bulksnijbewerkingen waarbij lange staven, buizen, structurele vormen of massieve rechthoekige en cilindrische knuppels betrokken zijn. Door de horizontale opstelling kan de zwaartekracht het snijproces ondersteunen, terwijl de dubbele kolommen de substantiële neerwaartse voedingsdruk beheersen die nodig is voor effectieve metaalzaagbewerkingen op grote diameters. Ze zijn de standaard voor metaalservicecentra en primaire materiaalverwerking in vrijwel elke zware industrie.

Verticaale dubbele kolomlintzaag: Hoewel minder gebruikelijk voor het rechtlijnig snijden van grote volumes van staafmateriaal, is de verticale configuratie onmisbaar voor het snijden van grote, dikke platen, constructiestaalprofielen of voor het uitvoeren van gespecialiseerde contour- of "gleufsneden" op werkstukken. Bij dit ontwerp rust het werkstuk vaak stationair op een tafel en beweegt het messamenstel verticaal langs de kolommen, waardoor nauwkeurig snijden mogelijk is voor componenten waarbij de materiaalgrootte beweging verhindert. Ze worden vaak gebruikt als voorproces om groot plaatmateriaal te scheiden voordat het naar plasma- of lasersnijden gaat.

Categorisering op basis van automatisering en technologie:

CNC automatische dubbele kolomlintzaag: De integratie van Computer Numerical Control (CNC) heeft de mogelijkheden van de dubbelkolomsbandzaagmachine fundamenteel getransformeerd. Met een CNC-lintzaag kunt u volautomatisch metaal zagen. De operator programmeert de gewenste afmetingen, snijvolgorde en materiaalsoort, en de machine beheert het hele proces: materiaalindexering, opspanning, snijparameters en materiaalafvoer. Dit automatiseringsniveau is essentieel voor grootschalige, repetitieve en nauwkeurige batchproductie. Het zorgt voor uitzonderlijke herhaalbaarheid en vermindert drastisch het risico op bedieningsfouten, waardoor complexe geneste sneden en geoptimaliseerd voorraadgebruik mogelijk zijn. Dankzij de digitale integratie van de CNC-lintzaag kan deze communiceren met fabrieksbeheersystemen (MES/ERP), waardoor een naadloze integratie in Industry 4.0-productie-ecosystemen mogelijk wordt.

Hydraulische dubbele kolomlintzaag: EENlthough nearly all Zwaar uitgevoerde lintzaagmachines met dubbele kolom gebruik maken van hydrauliek voor het klemmen en aanvoeren, benadrukt een specifieke nadruk op de hydraulische lintzaag de cruciale rol die deze technologie speelt. Hydraulische systemen zijn niet alleen bedoeld voor brute kracht; ze zijn van cruciaal belang voor het leveren van een soepele, nauwkeurig gecontroleerde en instelbare vermogensafgifte. Dit gecontroleerde vermogen is essentieel voor het beheersen van de variërende weerstand die wordt ondervonden bij het snijden van verschillende materiaaldoorsneden of de overgang tussen harde en zachtere materiaalfasen. Superieure hydraulische dempingssystemen zorgen voor een consistente, schokvrije voedingssnelheid, wat van cruciaal belang is voor het bereiken van een lange levensduur van het mes en een hoogwaardige snijoppervlakte-afwerking. Een hoogwaardige lintzaag met dubbele kolom is altijd voorzien van een geavanceerd hydraulisch systeem voor nauwkeurige, beheerste krachttoepassing.

Het uitgebreide toepassingslandschap van de dubbelkolomslintzaag spreekt van zijn betrouwbaarheid en veelzijdigheid. Het omvat kritische processen zoals het voorbereiden van massieve turbineschachten in de energieopwekkingsindustrie, het snijden van dikke stalen frames en pantserplaten voor bouw- en defensieprojecten, en het snijden van grote aluminium en gespecialiseerde stalen profielen voor de strenge eisen van de lucht- en ruimtevaartindustrie. Bovendien maken de inherente stabiliteit en kracht van de industriële lintzaagconfiguratie in de recycling- en schrootverwerkingssectoren het snelle en efficiënte snijden van grote, moeilijk te hanteren componenten mogelijk, wat aanzienlijk bijdraagt ​​aan het beheer van hulpbronnen. Hun fundamentele ontwerp zorgt ervoor dat ze niet alleen worden gebruikt voor ruw snijden, maar ook vaak worden gebruikt in toepassingen waarbij de kwaliteit en haaksheid van het snijvlak van cruciaal belang zijn voor daaropvolgende bewerkingsstappen met hoge precisie, waardoor de noodzaak voor uitgebreide nabewerking na het snijden wordt geminimaliseerd en de stroomafwaartse procesefficiëntie wordt gemaximaliseerd. De combinatie van de stijve stalen frame-lintzaagstructuur en intelligente automatisering maakt de moderne dubbelkoloms-lintzaag tot een onmisbare aanwinst.

Wat is een dubbelkolomsbandzaagmachine?

De dubbelkolomsbandzaag is een gespecialiseerde categorie bandzaagmachines voor het snijden van metaal, expliciet ontworpen om te voldoen aan de strenge eisen van de verwerking van grootschalige materialen met een hoge dichtheid in moderne productieomgevingen. Om de geavanceerde techniek van het dubbelkolomsontwerp echt te kunnen waarderen, moet men eerst de fundamentele mechanica van de gehele bandzaagcategorie begrijpen. Deze machine vertegenwoordigt een cruciale technologische sprong ten opzichte van conventionele snijmethoden en biedt ongeëvenaarde stabiliteit en precisie die essentieel zijn voor de hedendaagse materiële uitdagingen.

Leg de kernfunctionaliteit van bandzaagmachines uit

EENt its most fundamental level, a band sawing machine is a cutting device that employs a continuous, flexible loop of metal with teeth—the saw blade—stretched tightly between two or more wheels. This blade, moving in one continuous, linear direction, performs the cutting action. The core functionality is distinct from reciprocating saws or circular saws, offering several inherent advantages. The linear, continuous movement of the blade ensures that cutting is always performed by a fresh set of teeth, leading to highly efficient chip evacuation and significantly reduced heat generation per tooth. This smooth, uniform cutting action is essential for achieving a high-quality cut surface finish and maximizing blade life, particularly when dealing with tough alloys. The cutting speed and the feed rate are the two primary variables controlled by the operator or the machine’s CNC band saw system.

Het fundamentele proces voor alle lintzagen bestaat uit het vastzetten van het werkstuk in een robuuste bankschroef en vervolgens het doorlopende zaagblad door het materiaal voeren totdat scheiding is bereikt. In een industriële lintzaag wordt het enorme vermogen dat nodig is om het blad met hoge snelheid aan te drijven en een enorme spanning te behouden, geleverd door een hoofdmotor met hoog koppel. De algehele efficiëntie van het snijproces is sterk afhankelijk van de precisie van de mesgeleiders, die voorkomen dat het smalle mes verdraait of afbuigt onder de zware snijbelasting. Deze kernfunctionaliteit vereist, wanneer toegepast op zware lintzaagtoepassingen, een mechanisme dat in staat is enorme dynamische krachten te beheersen zonder de geometrische nauwkeurigheid van de snede in gevaar te brengen. Dit is waar de structurele stijfheid van de dubbele kolomconfiguratie niet alleen gunstig, maar absoluut onmisbaar wordt. Een standaard zaag met één kolom, ontworpen voor lichtere taken, mist eenvoudigweg de structurele massa en geleide ondersteuning om de haaksheid te behouden wanneer hij een groot, massief blok hoogwaardig staal tegenkomt, wat vaak resulteert in onnauwkeurige, taps toelopende of niet-loodrechte sneden die dure nabewerking vereisen.

Gedetailleerde uitleg van de dubbele kolomstructuur en de voordelen ervan

De dubbele kolomstructuur is het bepalende kenmerk en het belangrijkste voordeel van de moderne metaalzaagbandzaag die is ontworpen voor grote voorraad. Dit architecturale kenmerk bestaat uit twee massieve, verticaal of horizontaal georiënteerde geleidingskolommen die een stabiel, onbeweeglijk frame vormen. De zaagkop, die de aandrijf- en spanwielen, het zaagblad en de zaagbladgeleiders draagt, is gemonteerd en nauwkeurig langs deze twee kolommen geleid. Dit ontwerpprincipe bereikt wat systemen met één kolom niet kunnen: absolute, onwrikbare ondersteuning van het snijmechanisme gedurende de gehele snijslag, ongeacht de grootte of dichtheid van het te bewerken materiaal.

Het belangrijkste voordeel van dit lintzaagontwerp met dubbele kolom is de eliminatie van doorbuiging, torsie en trillingen. Bij conventionele ontwerpen met één kolom is de snijkop vrijdragend, wat betekent dat deze zich vanaf één enkel steunpunt uitstrekt. Wanneer er een zware snijbelasting wordt uitgeoefend, wil deze vrijdragende structuur natuurlijk buigen of wegdraaien van het rechte pad. De dubbelkolomsbandzaag neutraliseert dit buigmoment volledig door de reactiekrachten symmetrisch te verdelen over twee ver uit elkaar geplaatste, zeer stijve kolommen. Hierdoor kan de machine veel hogere voedingsdrukken en zwaardere bladen gebruiken die nodig zijn voor zware bandzaagwerkzaamheden, vooral op materialen die moeilijk te zagen zijn, zoals nikkellegeringen of grote titanium knuppels.

De stijfheid die wordt geboden door de stalen framebandzaagconstructie en de dubbele kolommen resulteert in verschillende meetbare operationele voordelen. Ten eerste zorgt het voor een superieure haaksheid van de snede, wat betekent dat het snijvlak haaks op het materiaal staat binnen extreem nauwe toleranties, vaak beter dan 0,002 inch per inch snede. Ten tweede verlengt het dempen van trillingen de levensduur van het blad dramatisch, waardoor de kosten en stilstand die gepaard gaan met bladwissels worden verminderd. Ten derde maakt de verbeterde structurele integriteit de integratie van geavanceerde automatiserings- en controlesystemen mogelijk. De voedingssnelheid, beheerd door een nauwkeurig hydraulisch lintzaagsysteem, kan agressief worden geoptimaliseerd omdat de machinestructuur de resulterende krachten op betrouwbare wijze kan verwerken. Deze synergie tussen de stijve structuur en nauwkeurige besturing maakt werkelijk efficiënt automatisch metaalsnijden mogelijk, waardoor de CNC-lintzaagvariant van de dubbelkolomsmachine de ultieme keuze is voor het nauwkeurig voorbereiden van grote volumes. De betrouwbaarheid van deze structuur onder continue, zware belasting is de reden dat de dubbelkolomsbandzaag het essentiële werkpaard blijft in sectoren die continue, uiterst nauwkeurige materiaalverwerking vereisen.

Ontdek de componenten en het werkingsprincipe ervan.

De operationele uitmuntendheid van de dubbelkolomsbandzaag is te danken aan de gespecialiseerde, geïntegreerde componenten die in gesynchroniseerde harmonie samenwerken, allemaal verankerd door de stijve stalen framebandzaagstructuur. Het begrijpen van deze componenten is de sleutel tot het waarderen van de efficiëntie van de machine.

Belangrijkste componenten:

Zaagframe/kop: Het belangrijkste bewegende geheel, ondersteund door de dubbele kolommen. Hierin is het gehele mesaandrijfsysteem ondergebracht. De stabiliteit op de kolommen is cruciaal voor het behoud van de snijnauwkeurigheid.

Mesaandrijfsysteem: Bevat de hoofdmotor en de reductiekast, die een hoog vermogen naar het aandrijfwiel overbrengt. Het geleverde vermogen bepaalt hier de capaciteit van de machine voor zware lintzaagwerkzaamheden.

Bandwielen: Het aandrijfwiel en het tussenwiel waar het mes omheen draait. Deze wielen moeten perfect uitgebalanceerd en uitgelijnd zijn om trillingen te minimaliseren en een soepele beweging van het mes te garanderen.

Mesgeleiders: Kritieke componenten bevinden zich direct naast het snijgebied. Ze maken gebruik van hardmetalen inzetstukken of rollagers om het blad zijdelings en verticaal nauwkeurig te stabiliseren net voordat het het materiaal binnendringt, waardoor de snede perfect recht en loodrecht blijft. Een goed onderhoud van de mesgeleiders is essentieel voor de snijkwaliteit.

Bankschroef en klemsysteem: EEN robust, often hydraulically powered system that secures the workpiece. In a hydraulic band saw, the clamping pressure can be adjusted to prevent material movement without deforming softer materials. The precision of this system is integral to achieving repeatable results in automatic metal cutting.

Materiaaltoevoersysteem: Typisch een integraal onderdeel van de CNC-lintzaag. Dit systeem maakt gebruik van een hydraulische of servoaangedreven shuttle-bankschroef om het materiaal na elke snede nauwkeurig naar voren te indexeren, waardoor een hoge herhaalbaarheid voor batchverwerking wordt gegarandeerd. Dit maakt de horizontale lintzaagconfiguratie zeer productief.

Koelsysteem: Essentieel voor warmtebeheer. Het pompt grote hoeveelheden koel-/smeermiddel rechtstreeks in de snijzone om wrijving te verminderen, spanen weg te spoelen en thermische schade aan zowel het blad als het werkstuk te voorkomen.

Werkingsprincipe:

Het proces wordt geïnitieerd door het CNC-lintzaagbesturingssysteem, dat de gehele zaagcyclus beheert. Eerst wordt het materiaal gepositioneerd door de shuttle-bankschroef en stevig vastgeklemd door het hydraulische bandzaag-bankschroefsysteem. Eenmaal vastgeklemd versnelt de hoofdmotor het blad tot de geprogrammeerde snelheid (SFM), die wordt bepaald door het materiaaltype en de bladkarakteristieken. De kern van de werking ligt in de gecontroleerde, gesynchroniseerde neerwaartse beweging van het zaagframe langs de twee kolommen.

De dubbele kolombandzaag maakt gebruik van een nauwkeurig geregelde hydraulische cilinder om de voedingssnelheid te regelen. In tegenstelling tot een invoer met constant gewicht, maakt het hydraulische systeem onmiddellijke aanpassingen aan de invoerdruk mogelijk op basis van de weerstand die het blad ondervindt. Dit vermogen om naar het mes te "luisteren" en de voedingskracht te reguleren is cruciaal voor het optimaliseren van de snede op inconsistente of variabele materialen. De stijfheid van de bandzaagconstructie met dubbele kolom zorgt ervoor dat alle hydraulische kracht direct wordt omgezet in zaaginspanning, waarbij de precieze in- en uittredehoek van het blad behouden blijft. Terwijl het blad het materiaal binnendringt, baadt het koelsysteem de snede, waardoor een snelle spaanafvoer en een optimale snijtemperatuur worden gegarandeerd. Na voltooiing van de zaagsnede brengt het hydraulische systeem het zaagframe snel omhoog, wordt de bankschroef losgemaakt, indexeert het materiaaltoevoersysteem het materiaal naar de volgende geprogrammeerde lengte en herhaalt de cyclus zich. Deze volledig geïntegreerde en nauwkeurige werking onderscheidt de dubbelkolomsbandzaag als de beste industriële bandzaagoplossing voor het zagen van zwaar metaal.

Soorten bandzaagmachines met dubbele kolom

De foundational design of the double column band saw serves as a robust platform for numerous specialized machine configurations. These variations are engineered to meet specific manufacturing demands, primarily concerning the orientation of the workpiece and the level of automation required for the production workflow. While the core principle of dual column band saw support remains constant, the mechanical and electronic integrations define the machine’s optimal application, ranging from high-volume, straight-cut processing to complex, automated operations. Understanding these types is crucial for any operator or procurement specialist seeking the most efficient industrial band saw solution for their particular metal cutting band saw needs.

Horizontale dubbelkolomsbandzaagmachines

De horizontal band saw configuration is arguably the most prevalent and recognizable form of the double column band saw in material processing centers worldwide. Its architecture is explicitly designed for the continuous, high-volume sectioning of long, straight raw materials, such as bar stock, tubing, structural beams, and large diameter round or rectangular billets. In this configuration, the workpiece is clamped horizontally, and the saw head, guided by the twin columns, feeds vertically through the material. This orientation is highly effective because it allows the massive weight of the saw head and the cutting forces to be symmetrically applied and precisely controlled, ensuring a perfectly perpendicular cut face.

De stability inherent in the steel frame band saw construction of the horizontal band saw is critical when performing automatic metal cutting on large, tough pieces. As the blade penetrates a thick cross-section of high-alloy steel, the cutting resistance can be immense. The twin column guides prevent the twisting or deflection that would otherwise compromise the squareness of the cut, which is essential for minimizing downstream machining time. Furthermore, the horizontal design easily integrates with complex material handling systems. In many modern facilities, the machine is coupled with powered roller conveyors, automatic loading decks, and automated scrap removal systems, creating a fully continuous workflow ideal for high-throughput batch cutting. This arrangement is the backbone of metal service centers, forging plants, and major automotive component suppliers where efficiency and cut accuracy are measured across thousands of repetitions. The robust nature of these Heavy-Duty Dual Column Band Saw Machine means they can accommodate extremely wide blades capable of applying high feed pressure, maximizing material removal rates. They represent the optimal balance between brute force cutting power and micron-level guided precision, a necessary combination for serious industrial production.

Verticale lintzaagmachines met dubbele kolom

In tegenstelling tot zijn horizontale tegenhanger is de verticale dubbelkolomslintzaag geoptimaliseerd voor toepassingen waarbij het materiaal niet gemakkelijk kan worden geïndexeerd of het beste kan worden gesneden terwijl het plat ligt. Dit type dubbelkolomsbandzaag heeft een vaste werktafel waarop het materiaal wordt vastgezet. De zaagkop, verticaal tussen de dubbele kolommen gemonteerd, beweegt vervolgens naar beneden of over het vlak van het materiaal. Deze configuratie wordt vaak gebruikt voor het snijden van extreem grote of onhandelbare materialen, zoals dikke metalen platen, massieve structurele vormen, of voor het uitvoeren van specifieke gleuf- of kerfbewerkingen. Het belangrijkste voordeel hierbij is de stabiele positie van het materiaal. Omdat het werkstuk onbeweeglijk blijft en over een groot oppervlak wordt ondersteund, worden trillingen geminimaliseerd en worden de snijkrachten in de fundering geabsorbeerd.

Hoewel het merendeel van het automatische metaalsnijden van grote volumes horizontaal plaatsvindt, is de verticale opstelling onmisbaar in gespecialiseerde vakgebieden. Bij de vervaardiging van gereedschappen en matrijzen, waar grote, dure blokken gereedschapsstaal moeten worden gesneden om blanco vormen te creëren, zorgt de verticale oriëntatie bijvoorbeeld voor de hoogste mate van structurele stabiliteit tijdens het scheiden van grote materiaaldoorsneden. In de lucht- en ruimtevaartindustrie vereist het snijden van grote, complexe smeedstukken uit uitdagende superlegeringen vaak de unieke hanteringsmogelijkheden van een heavy-duty lintzaag in een verticale configuratie. Hoewel deze machines misschien niet dezelfde ruwe doorvoersnelheid bieden als een horizontale lintzaag op staafmateriaal, maken hun structurele integriteit en het vermogen om materiaalbreedte en -hoogte te verwerken ze van onschatbare waarde. De verticale lintzaag met dubbele kolom biedt de essentiële stijfheid voor nauwkeurige zaagsneden op materiaalgroottes die kleinere machines eenvoudigweg zouden overweldigen, waardoor zijn positie als gespecialiseerd, essentieel industrieel lintzaaggereedschap wordt veiliggesteld.

CNC automatische dubbelkolomsbandzaagmachines

De integration of Computer Numerical Control (CNC) technology transforms the double column band saw from a powerful mechanical tool into a sophisticated, intelligent production unit. The CNC band saw is designed for maximum efficiency, minimizing manual intervention and maximizing repeatability. The "automatic" descriptor signifies that the entire sequence—from material feeding and clamping to cutting, blade retraction, and re-feeding—is executed autonomously under the precise command of a programmed controller. This control system allows the operator to input parameters such as cut length, batch quantity, material grade, and even preferred chip-load, enabling the machine to dynamically adjust its speed and feed rates throughout the cut.

De precision of the dual column band saw structure is the perfect complement to CNC automation. Because the machine’s physical structure is inherently rigid, the microscopic commands from the CNC controller are accurately translated into physical movement without deflection. This means the CNC band saw can achieve cutting accuracies and repeatability far beyond what is possible with manual or semi-automatic controls. Key features include servo-driven shuttle vises for extremely accurate material indexing, diagnostic systems that monitor blade tension and motor load, and advanced software for optimizing nested cuts or material yield. For facilities involved in high-volume production of identical parts, such as fasteners, hydraulic components, or bushings, the CNC band saw is mandatory. It facilitates true automatic metal cutting, ensuring every part in a batch of thousands is cut to the same tight tolerance, thereby significantly reducing waste and subsequent machining time. This level of automation is what distinguishes a modern industrial band saw and allows it to integrate seamlessly with automated material resource planning (MRP) and enterprise resource planning (ERP) systems, pushing manufacturing closer to the Industry 4.0 ideal.

Hydraulische dubbelkolomsbandzaagmachines

Terwijl alle heavy-duty bandzaagmachines met dubbele kolom hydraulisch vermogen gebruiken voor belangrijke functies zoals klemmen en materiaalindexering, benadrukt de term hydraulische bandzaag vaak de geavanceerde rol van het hydraulische systeem bij het regelen van de voedingssnelheid van de zaagkop. Dit is het mechanisme dat verantwoordelijk is voor het leveren van de snijkracht. In een premium lintzaag met dubbele kolom is het hydraulische systeem veel meer dan alleen een bron van brute kracht; het is een zeer verfijnd systeem van proportionele kleppen, druktransducers en dempers die de neerwaartse beweging van de zaagkop met uiterste subtiliteit regelen.

Deze genuanceerde controle is essentieel omdat de snijeigenschappen van metaal voortdurend veranderen. De weerstand is hoog wanneer het blad voor het eerst het materiaal binnendringt, en verandert dramatisch naarmate het blad een variabele dwarsdoorsnede doorloopt. Een nauwkeurig hydraulisch lintzaagsysteem, vaak gekoppeld aan de feedbacklus van een CNC-lintzaag, kan de voedingsdruk onmiddellijk aanpassen om een ​​optimale spaanbelasting op de bladtanden te behouden. Hierdoor wordt zowel overbelasting als onderbelasting voorkomen. De vloeiende, gedempte beweging van het hydraulische systeem zorgt voor een soepele, consistente zaagsnede, wat essentieel is voor het minimaliseren van trillingen en het verlengen van de levensduur van dure hardmetalen bladen die worden gebruikt bij serieuze metaalzaagwerkzaamheden. Bovendien drijft het hydraulische systeem het robuuste klemmechanisme aan, waardoor het materiaal onbeweeglijk wordt vastgehouden tijdens het agressieve zaagproces, wat nodig is om de bandzaag met stalen frame zijn maximale potentieel te laten benutten. De betrouwbaarheid en soepele krachtoverbrenging van het hydraulische lintzaagsysteem zijn van fundamenteel belang voor het behalen van de uiterst nauwkeurige resultaten die u mag verwachten van elke moderne bandzaag met dubbele kolom die zich toelegt op hoogwaardig zagen. De synergie tussen de fysieke stijfheid en de hydraulische bediening definieert de ultieme capaciteiten van de moderne industriële lintzaag.

Belangrijkste kenmerken waarmee u rekening moet houden bij zware bandzagen met dubbele kolom

Bij het investeren in een lintzaag met dubbele kolom moeten potentiële kopers verder kijken dan alleen de grootte en het aantal pk's. De echte waarde en efficiëntie van een lintzaag met twee kolommen ligt in de synergetische interactie van de geïntegreerde functies. Deze kenmerken bepalen de werkelijke capaciteit van de machine voor automatisch metaalsnijden, de aanhoudende precisie en de algehele operationele levensduur in een veeleisende, zware bandzaagomgeving. Door de juiste combinatie van functies te selecteren, zorgt u ervoor dat de machine perfect aansluit bij de productieworkflow, materiaalkenmerken en gewenste productievolumes.

Snijcapaciteit

Zaagcapaciteit is de belangrijkste specificatie die een dubbelkolomsbandzaag definieert en moet zorgvuldig worden geëvalueerd. Deze maatstaf wordt gedefinieerd door de maximale afmetingen die de machine fysiek kan accommoderen en snijden. De capaciteit is direct gerelateerd aan de afstand tussen de twee steunkolommen en de verticale bewegingslimieten van de zaagkop. Vanwege de inherente stijfheid die wordt geboden door de twee kolommen en de massieve bandzaagconstructie met stalen frame, zijn deze machines expliciet ontworpen voor het verwerken van knuppels, smeedstukken en bundels die structureel onmogelijk zouden zijn voor zagen met één kolom om nauwkeurig te verwerken.

Bij industriële lintzaagtoepassingen gaat het bij capaciteit niet alleen om de fysieke omvang; het gaat om het behouden van de nauwkeurigheid over die maximale afmeting. Een machine met een capaciteit van 30 inch moet een snijvlak leveren dat loodrecht en vlak is over de gehele 30 inch. Dit vereist de extreme weerstand tegen doorbuiging die alleen de dubbelkoloms lintzaagarchitectuur kan bieden. Bovendien bepaalt de maximale snijcapaciteit vaak het vereiste vermogen van de mesaandrijfmotor en de overeenkomstige maat van het mes. Een machine met een grotere capaciteit vereist een breder, dikker blad om de stabiliteit te behouden, waardoor een robuuster motorvermogen en een sterkere aandrijflijn nodig zijn om de verhoogde snijbelasting en wrijvingsweerstand aan te kunnen. Bij het evalueren van modellen is het essentieel om rekening te houden met het werkelijke werkbereik en niet alleen met de theoretische maximale speling. Een kleine overmaatse capaciteit kan ook waardevolle flexibiliteit bieden voor toekomstige materiaalbehoeften of voorraadvoorbereiding met afwijkende vormen.

Messnelheid

De messnelheid, meestal gemeten in Surface Feet per Minute (SFM) of meters per minuut, is een cruciale parameter die de snijefficiëntie en de levensduur van het mes bepaalt. Deze functie moet instelbaar en nauwkeurig gecontroleerd worden, omdat de optimale snijsnelheid dramatisch varieert op basis van de hardheid, samenstelling en thermische eigenschappen van het materiaal. Zachte materialen zoals aluminium en non-ferrolegeringen vereisen bijvoorbeeld een hoge SFM om efficiënte spaanvorming te bereiken, terwijl taaie, hittebestendige materialen zoals gereedschapsstaal, titanium en nikkel-superlegeringen aanzienlijk langzamere, meer gecontroleerde snelheden vereisen om overmatige hitteopbouw, microlassen en voortijdige bladslijtage te voorkomen.

Moderne CNC-bandzaagmachines maken gebruik van geavanceerde Variable Frequency Drives (VFD's) die in de hoofdmotorbesturing zijn geïntegreerd. Dit maakt een onmiddellijke, traploze aanpassing van de bladsnelheid mogelijk, waardoor de operator de SFM nauwkeurig kan afstemmen op de exacte legering die wordt gesneden. Superieure modellen voor metaalzaaglintzagen zijn ook voorzien van closed-loop feedback, waarbij het besturingssysteem de belasting van de motor kan monitoren en de SFM kan aanpassen om optimale prestaties te behouden, vooral bij de overgang tussen het midden en de rand van een grote knuppel waar de snijomstandigheden veranderen. Het vermogen om de bladsnelheid precies af te stemmen op de snijweerstand is van fundamenteel belang voor het maximaliseren van de levensduur van het blad en het verminderen van de totale snijtijd, waardoor deze functie een belangrijk onderdeel is van efficiënt en kosteneffectief automatisch metaalsnijden.

Bladgrootte

De specifications of the saw blade are intrinsically linked to the machine's structural capability and cutting performance. In a double column band saw, the structural rigidity allows for the use of wider and thicker blades, often exceeding 2 inches in width. Blade width is directly proportional to its beam strength; a wider blade is more resistant to the lateral forces that cause twisting and deflection during a deep cut. This is vital for maintaining the perpendicularity of the cut across large cross-sections.

De width and thickness of the blade are determined by the machine manufacturer and must be adhered to. Running a blade that is too narrow for a given machine and application will result in poor cut geometry and rapid failure, even on a dual column band saw. Furthermore, the choice between bimetal and solid carbide blades is dictated by the materials being cut. Carbide-tipped blades, necessary for extreme heavy-duty band saw applications on superalloys, require the ultimate stability provided by the steel frame band saw structure and precise blade guides. A quality industrial band saw will feature highly adjustable, robust blade guides located close to the material, ensuring that the wide, high-tension blade is stabilized just meters before entry, maximizing cutting accuracy and minimizing the micro-vibrations that degrade cut quality.

Koelsysteem

De coolant system is far more than a simple pump; it is a critical thermal management and chip evacuation system essential for efficient metal cutting band saw operations. Its primary functions are:

Koeling: Het verwijderen van wrijvingswarmte uit de snijzone, waardoor metallurgische schade aan het werkstuk wordt voorkomen en de hardheid van de bladtanden behouden blijft.

Smering: Vermindering van de wrijving tussen het mes en het materiaal, waardoor het energieverbruik en de warmte worden verminderd.

Chipspoelen: EENggressively washing chips away from the kerf (the cut slot), preventing re-cutting of chips which drastically reduces blade life and cutting efficiency.

EEN high-performance double column band saw will incorporate a high-volume, often dual-nozzle, flood coolant system that ensures the fluid reaches the deepest part of the cut. More advanced systems, especially those supporting automatic metal cutting, include chip conveyor systems that automatically remove the swarf from the machine basin and deposit them into an external collection bin. This continuous chip removal is mandatory for unmanned operation and prevents chips from clogging the cutting zone or damaging the hydraulic components. The integration of a CNC band saw can also automate the mixing and monitoring of the coolant/lubricant concentration, ensuring optimal performance for different materials being processed.

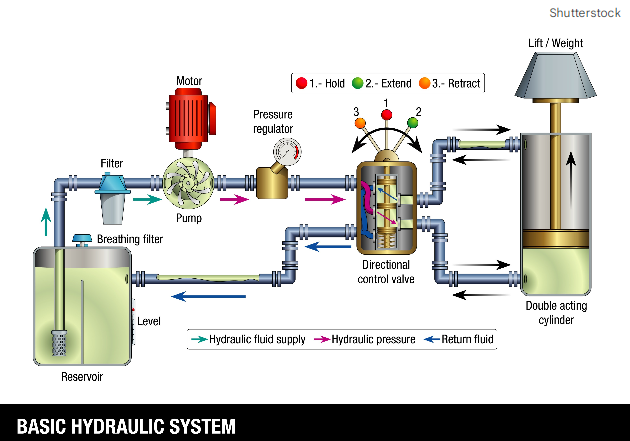

Hydraulisch systeem

De hydraulic system is the very heart of the hydraulic band saw's operational control and power delivery. Its significance in a dual column band saw cannot be overstated, as it governs three critical areas: clamping, material feeding, and saw head feed control. For the cutting process itself, the hydraulic system manages the downward movement of the saw head and thus the feed pressure applied to the blade.

In premiummodellen is het systeem voorzien van proportionele hydraulische kleppen en druksensoren die in een gesloten lus werken met de CNC-controller. Hierdoor kan het systeem de voedingssnelheid onmiddellijk aanpassen op basis van de realtime weerstand die het blad ondervindt. Deze intelligente regeling zorgt voor een constante, optimale spaanbelasting, een principe dat bekend staat als constante neerwaartse drukregeling. Deze finesse in de krachtafgifte is van cruciaal belang om te voorkomen dat het mes te hard "bijt" bij het starten van een snede of vastloopt wanneer het een bijzonder hard gedeelte tegenkomt. De soepele, gedempte werking van een goed ontworpen hydraulisch lintzaagsysteem minimaliseert structurele schokken en trillingen, wat direct bijdraagt ​​aan een superieure zaagafwerking en een langere standtijd. Bovendien zorgen de krachtige hydraulische bankschroeven ervoor dat het materiaal absoluut gefixeerd blijft, wat essentieel is voor het behoud van de nauwkeurigheid tijdens agressieve, zware lintzaagzaagcycli.

CNC-besturing

De Computer Numerical Control (CNC) system elevates the modern double column band saw to a true automated manufacturing platform. The CNC band saw is defined by its ability to execute complex cutting programs automatically, reducing reliance on constant operator oversight. A robust CNC controller offers a user-friendly interface for programming batch jobs, including multiple cut lengths from a single piece of stock, and managing material remnants efficiently.

De belangrijkste mogelijkheden van het CNC-systeem zijn onder meer:

Parameteroptimalisatie: Opslaan en ophalen van snijparameters voor honderden verschillende materialen en mescombinaties.

Diagnostische feedback: Bewaking van kritische operationele parameters zoals bladspanning, motorbelasting en koelvloeistofniveaus, en het automatisch stoppen van de machine als er onveilige omstandigheden worden gedetecteerd.

Materiaalindexering: Het besturen van de servo- of hydraulische shuttle-bankschroef om het materiaal naar voren te indexeren met nauwkeurigheid op micronniveau, waardoor nauwe toleranties bij automatisch metaalsnijden worden gegarandeerd.

Netwerken: Integratie van de industriële bandzaag in het fabrieksnetwerk, waardoor monitoring op afstand, prestatiegegevensverzameling en integratie met voorraad- en productieplanningssystemen mogelijk is.

De intelligence of the CNC band saw ensures high repeatability and minimal scrap generation, making the machine a highly efficient component of any modern steel frame band saw based metal processing facility.

Materiaal klemsysteem

De material clamping system is the foundation of cutting accuracy. No matter how rigid the double column band saw frame is, if the material moves during the cut, the finished piece will be inaccurate. Therefore, the clamping system must be exceptionally robust, stable, and precisely controlled. In a heavy-duty band saw, this system is almost universally hydraulic, providing massive clamping force.

Belangrijke componenten zijn onder meer de vaste bankschroef en de shuttle-bankschroef. De shuttle-bankschroef is cruciaal voor automatisch metaalsnijden en fungeert als materiaaltoevoer, waardoor het materiaal na elke snede nauwkeurig naar voren wordt verplaatst. De kaken van de bankschroef moeten zo zijn ontworpen dat ze het materiaal aan alle kanten vastklemmen, waardoor stabiliteit wordt gegarandeerd, vooral bij het zagen van gebundeld materiaal of vreemde vormen. Moderne systemen beschikken vaak over de mogelijkheid om de bankschroef te splitsen, waardoor de bankschroef slechts gedeeltelijk kan worden geopend om het uiteindelijke materiaaloverblijfsel efficiënter te beheren, waardoor materiaalverspilling wordt geminimaliseerd. De integriteit van het klemsysteem vertaalt uiteindelijk de mechanische kracht in een nauwkeurige en herhaalbare zaagsnede, waardoor de rol van de machine als uiterst nauwkeurige bandzaag voor het snijden van metaal wordt versterkt. De klemkracht en positioneringsnauwkeurigheid moeten evenredig zijn aan de totale zaagcapaciteit van de lintzaag met dubbele kolom.
